Мини АБХМ


Home Up





            Для обслуживания небольших объектов специалисты "ОКБ ТЕПЛОСИБМАШ" разработали специальные серии холодильных машин малой мощности. В качестве теплового источника используется горячая вода с температурой 90 оС (АБХМ - Вн) и непосредственное сжигание топлива (АБХМ - Т).



Параметры АБХМ - Вн.

Параметры

         Модель АБХМ - Вн

100

135

200

Холодильная мощность, кВт

100

135

200

Расход греющей воды, м3/ч

11,6

15,7

23,2

Расход охлаждаемой воды м3/ч

17,2

23,2

34,4

Расход охлаждающей воды м3/ч

25

33,7

50

Потребляемая электрическая мощность, кВт

0,65

0,9

1,3

Габаритные размеры, м
- длина
- ширина
- высота


2,0
0,85
1,95


2,5
0,85
1,95


3,5
0,85
1,95

Масса (сухая/рабочая), т

1,9/2,8

2,85/4,3

3,6/5,4

Данные приведены для следующих параметров теплоносителей*.

Параметры теплоносителей Значение
Охлаждаемая вода:
- температура (вход/выход);
13/8 оС
Охлаждающая вода:
- температура (вход/выход);
28/34 оС
Греющая вода:
- температура (вход/выход);
90/80 оС

 * В случае необходимости применения машин с другими параметрами, требуется заполнить опросный лист.



Холодильные машины АБХМ - Т серии мини (водоохладитель - водоподогреватель) были спроектированы для использования в трех режимах работы.

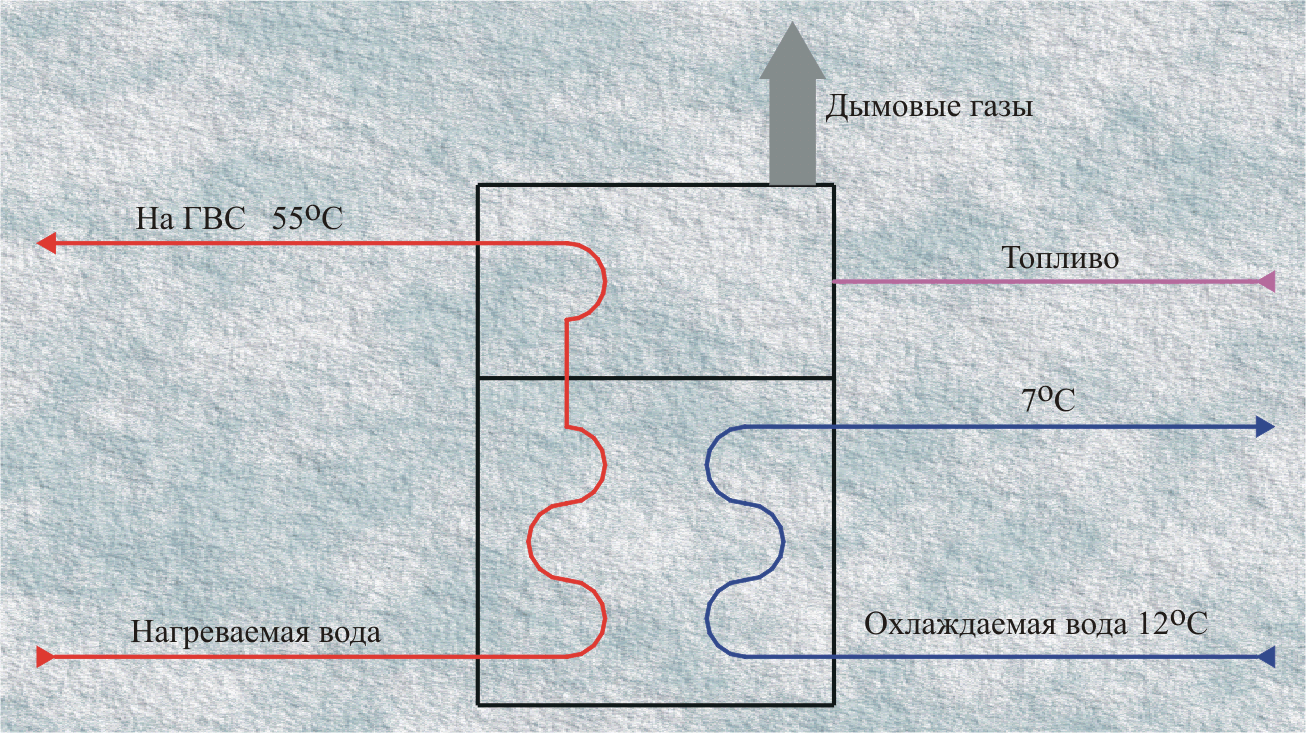

Режим 1

Машина вырабатывает холод (полная холодильная мощность) и  тепло (полная тепловая мощность).

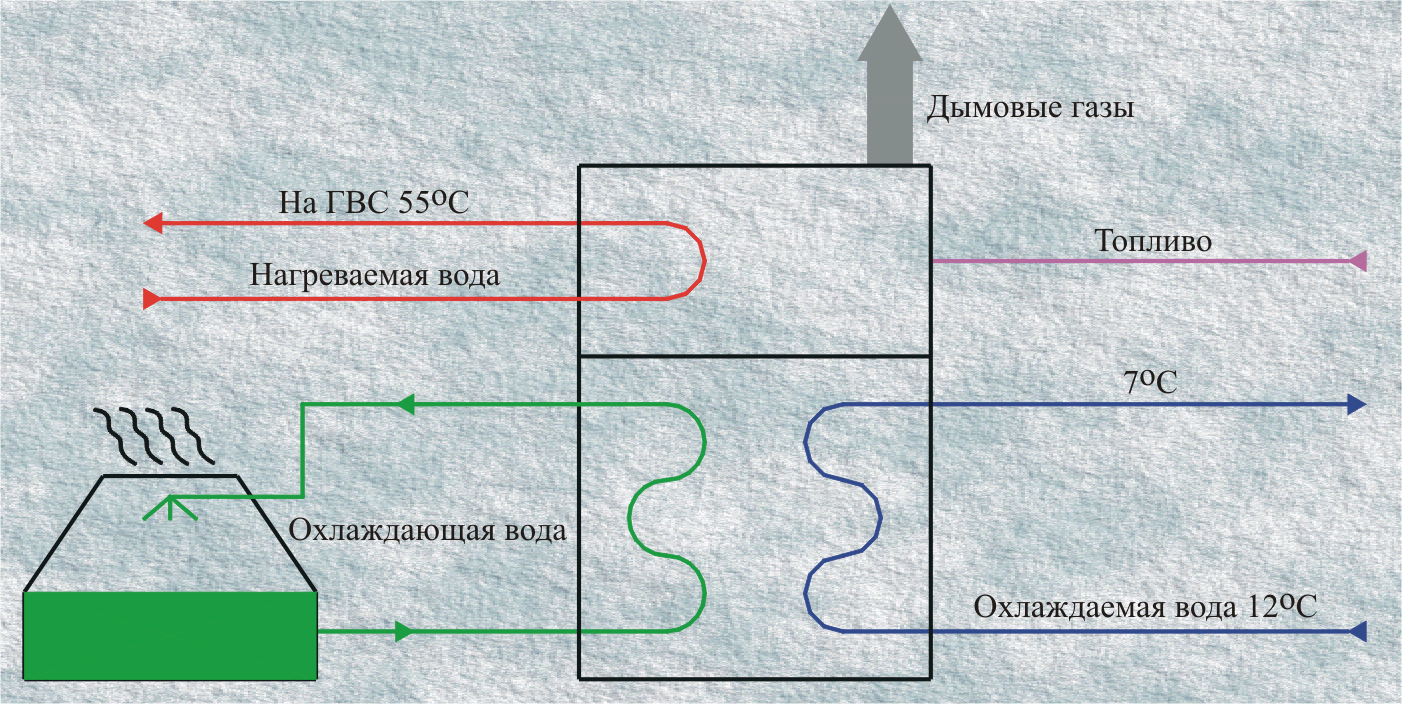

Режим 2

Машина вырабатывает холод (полная холодильная мощность) и  тепло (частичная тепловая мощность).



Режим 3

Машина вырабатывает тепло в режиме водогрейного котла.



Параметры АБХМ - Т.

Параметры

         Модель АБХМ - Т

100

135

200

Холодильная мощность, кВт

100

135

200

      Теплопроизводительность, кВт

Режим 1

Режим 2

Режим 3



240

110

140



320

150

190



480

220

280

Расход топлива (при теплотворной способности 33,5 МДж/м3), м3

18,5

25

37

Расход охлаждаемой воды, м3/ч

17,2

23,2

34,4

           Расход нагреваемой воды, м3/ч

Режим 1

Режим 2

Режим 3



6

3,2

6



8,1

4,3

8,1



12

6,4

12

           Расход охлаждающей воды, м3/ч      Режим 2

              20            27            40

Потребляемая электрическая мощность, кВт

0,89

1,2

1,8

Габаритные размеры, м
- длина
- ширина
- высота


2,0
1,47
2,0


2,5
1,47
2,0


3,5
1,47
2,0

Масса (сухая/рабочая), т

2,2/2,7

3,3/4,0

4,2/5,2

Данные приведены для следующих параметров теплоносителей*.

Параметры теплоносителей Значение
Охлаждаемая вода:
- температура (вход/выход);


12/7 оС
Нагреваемая вода:
- температура на выходе

Режим1,2

Режим 3

                  55 оС

55-70 оС
Охлаждающая вода:
- температура (вход/выход);


28/34 оС

* В случае необходимости применения машин с другими параметрами, требуется заполнить опросный лист.



Наши специалисты будут рады ответить на ваши вопросы !

Внимание !
Для более точного подбора оборудования желательно заполнить и отправить нам опросный лист.
