Абсорбционные
бромистолитиевые холодильные машины с
одноступенчатой регенерацией раствора и
паровым обогревом АБХМ - П.

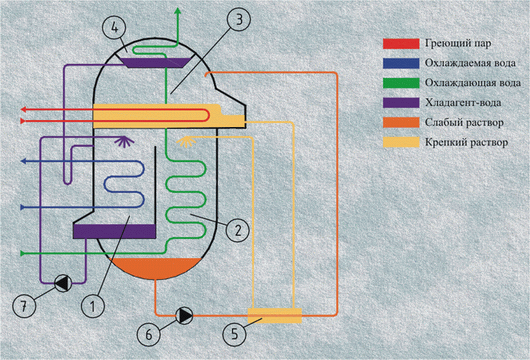

1 - испаритель; 2 - абсорбер; 3 - генератор; 4 -
конденсатор; 5 - теплообменник; 6, 7 - насосы.
Параметры АБХМ - П.
|
Параметры |
Модель АБХМ-П |
|
600 |
1000 |
1500 |
3000 |
4000 |
|
Холодильная мощность, кВт |
660 |
1260 |
1860 |
3200 |
4260 |
|
Расход греющего пара, кг/ч |
1540 |
2900 |
4300 |
7400 |
9800 |
|
Расход охлаждаемой воды м3/ч |
115 |
217 |
320 |
550 |
610* |
|
Расход охлаждающей воды м3/ч |
170 |
325 |
480 |
835 |
1115 |
|
Потребляемая электрическая
мощность, кВт |
4,5 |
8 |
12 |
14 |
16 |
|
Гидравлическое сопротивление
контура, м
- охлаждаемой воды
- охлаждающей воды |
6,0
10,0
|
3,5
8,0
|
3,5
8,0
|
7,5
9,5
|
11,5*
13,5
|
|
Габаритные размеры, м
- длина, L
- ширина, B
- высота, H |
5,1
1,55
2,8
|
6,5
2,0
3,0
|
7,5
2,35
3,15
|
7,45
2,8
3,75
|
9,5
2,8
3,75
|
|
Масса (сухая/рабочая), т |
8/11,5 |
12/17,3 |
18/25 |
29/38 |
37/48 |
* Параметры приведены для Dt
по охлаждаемой воде 6оС.
Данные приведены для следующих
параметров теплоносителей*.
| Параметры
теплоносителей |
Значение |
Охлаждаемая вода:
- температура (вход/выход); |
12/7 оС |
Охлаждающая вода:
- температура (вход/выход); |
28/36 оС |
Греющий пар:
- давление на входе в машину; |
0,17 (абс.) МПа |
* В случае необходимости
применения машин с другими параметрами,
требуется заполнить опросный
лист.

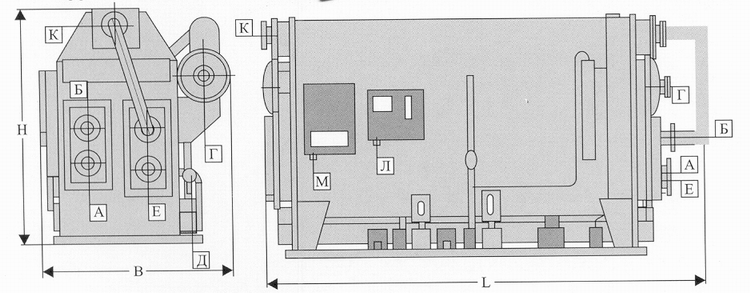

Внешний вид АБХМ - П.
АБХМ - 600П, АБХМ - 1000П, АБХМ - 1500П
АБХМ - 3000П, АБХМ - 4000П
А - вход охлаждаемой воды; Б -
выход охлажденной воды; Г - вход греющего
пара; Д - выход конденсата; Е - вход
охлаждающей воды; К - выход охлаждающей воды;
Л - вывод данных контроллера на внешние
устройства; М - электропитание.
Абсорбционные бромистолитиевые
холодильные машины с
двухступенчатой регенерацией раствора и
паровым обогревом АБХМ2 - П.
При
использовании двухступенчатой схемы
регенерации раствора расход
теплоносителя уменьшается на 40%.

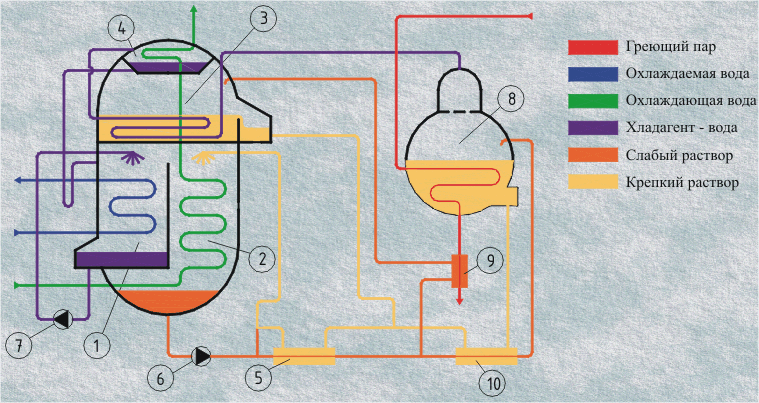

1 - испаритель; 2 - абсорбер; 3 - генератор; 4 -
конденсатор; 5, 10 - теплообменник; 6,7 - насосы;
8 -
генератор высокого давления; 9 - охладитель
конденсата;
Параметры АБХМ2 - П.
|
Параметры |
Модель АБХМ2-П |
|
600 |
1000 |
1500 |
3000 |
4000 |
|
Холодильная мощность, кВт |
660 |
1260 |
1860 |
3000 |
4000 |
|
Расход греющего пара, кг/ч |
890 |
1700 |
2510 |
4050 |
5400 |
|
Расход охлаждаемой воды м3/ч |
115 |
217 |
320 |
525 |
725 |
|
Расход охлаждающей воды м3/ч |
135 |
255 |
380 |
615 |
855 |
|
Потребляемая электрическая
мощность, кВт |
4,5 |
8 |
12 |
14 |
16 |
|
Гидравлическое сопротивление
контура, м
- охлаждаемой воды
- охлаждающей воды |
6,0
6,5
|
3,5
5,0
|
3,5
5,0
|
7,0
9,0
|
11,5
13,5
|
|
Габаритные размеры, м
- длина, L
- ширина, B
- высота, H |
5,1
1,95
2,76
|
6,5
2,6
3,0
|
7,5
2,95
3,2
|
7,45
3,15
3,6
|
9,5
3,15
3,6
|
|
Масса (сухая/рабочая), т |
10,5/14,2 |
15/20,2 |
23/31 |
32/43 |
40/53 |
Температура конденсата греющего
пара на выходе из машины 90оС, давление
0,2МПа(изб.).
Данные приведены для следующих
параметров теплоносителей*.
| Параметры
теплоносителей |
Значение |
Охлаждаемая вода:
- температура (вход/выход); |
12/7 оС |
Охлаждающая вода:
- температура (вход/выход); |
28/36 оС |
Греющий пар:
- давление на входе в машину; |
0,8 (абс.) МПа |
* В случае необходимости
применения машин с другими параметрами,
требуется заполнить опросный
лист.

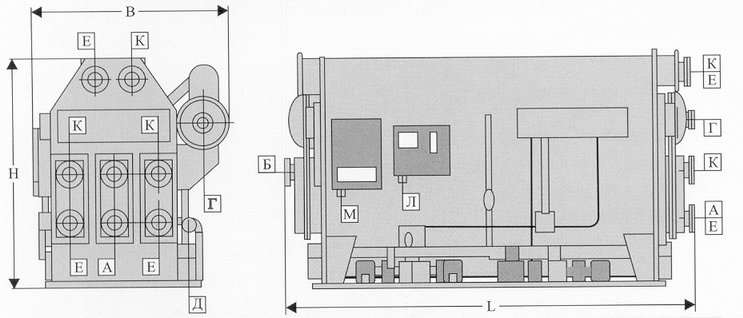

Внешний вид АБХМ2 - П.
АБХМ2 - 600П, АБХМ2 - 1000П, АБХМ2 - 1500П
АБХМ2 - 3000П, АБХМ2 - 4000П
А - вход охлаждаемой воды; Б -
выход охлажденной воды; Г - вход греющего
пара; Д - выход конденсата; Е - вход
охлаждающей воды; К - выход охлаждающей воды;
Л - вывод данных контроллера на внешние
устройства; М - электропитание.
Наши
специалисты будут рады
ответить на ваши вопросы !
Внимание !
Для более точного подбора оборудования
желательно заполнить и отправить нам
опросный
лист.
|
